A0B0Reloj

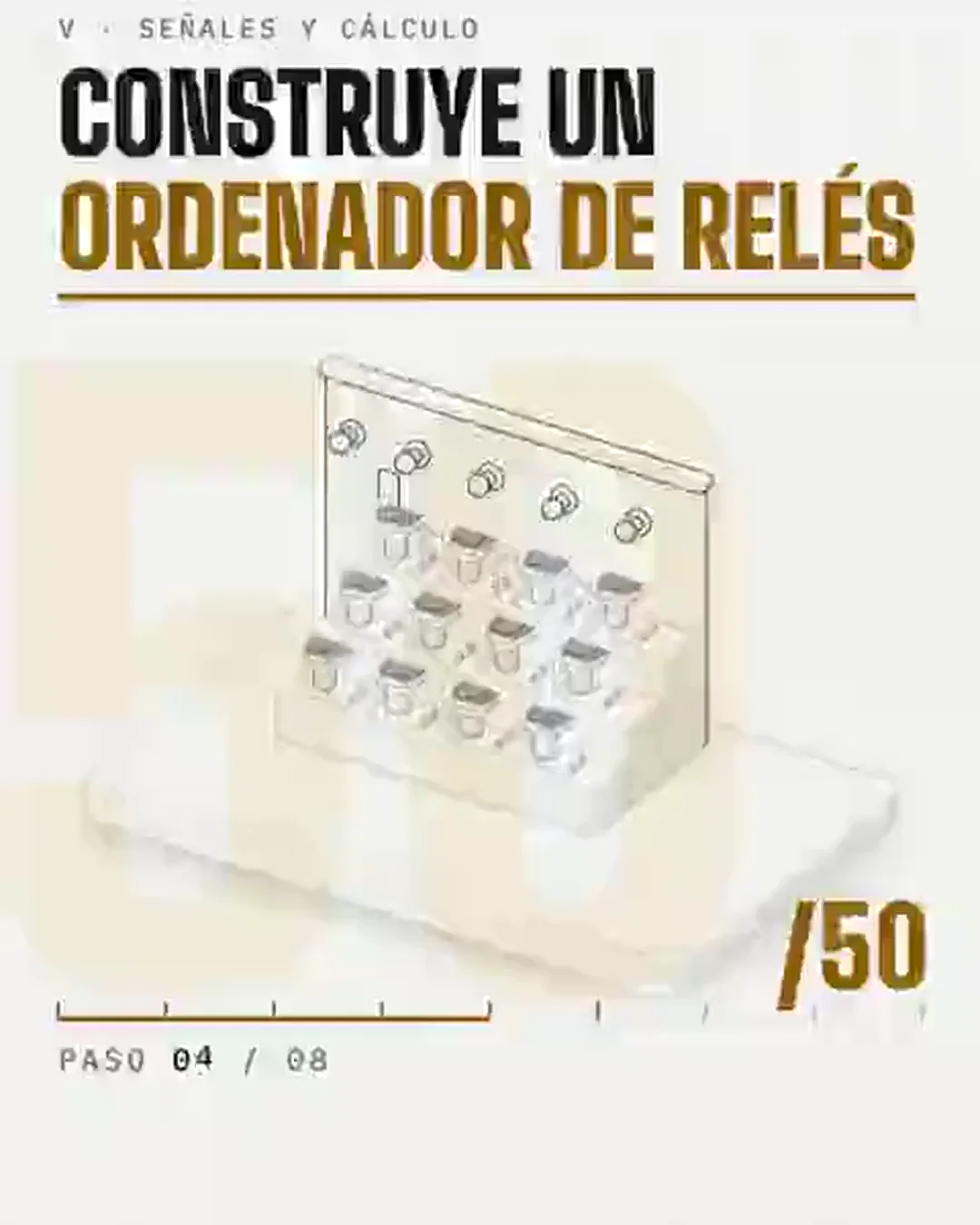

Lo que añade este paso; en la parte B, los relés que han cerrado, los cables con corriente y las lámparas encendidasPiezas ya colocadasUn sumador de 4 bits con acarreo en serie, de 12 relés de 12 V hechos a mano, 3 por bit: un relé A y un relé B copian los interruptores, y un relé de acarreo se cierra a través de contactos de esos dos y del relé de acarreo del bit de abajo, Cout = A·B + (A ⊕ B)·Cin. Cada bombilla de suma se alimenta a través de conmutadores de los mismos tres relés, S = A ⊕ B ⊕ Cin. Un selector rotativo de pasos es el reloj: un paso lee los interruptores, cuatro dejan que el acarreo suba un bit cada uno, y el sexto alimenta las bombillas, así que una suma lleva 6 tics, 1,2 s a 5 Hz. El modelo deja que cada relé se mueva solo en un tic del reloj; los relés reales se asientan entre medias. El Zuse Z3 de 1941 hacía esto con una palabra de 22 bits y 2.000–2.600 relés a 5–10 Hz; el ordenador de relés de aficionado de Harry Porter usa 415 relés y aun así toma prestado un chip de RAM para la memoria. Esta guía explica cómo se montan las piezas; no son planos de ingeniería. Tocar los 12 V no es peligroso, pero una batería de plomo-ácido en cortocircuito puede fundir el cable y provocar un incendio: pon un fusible en el cable de la batería y mantén el ácido lejos de la piel y de los ojos.

Ordenador de relés, montaje y funcionamiento
