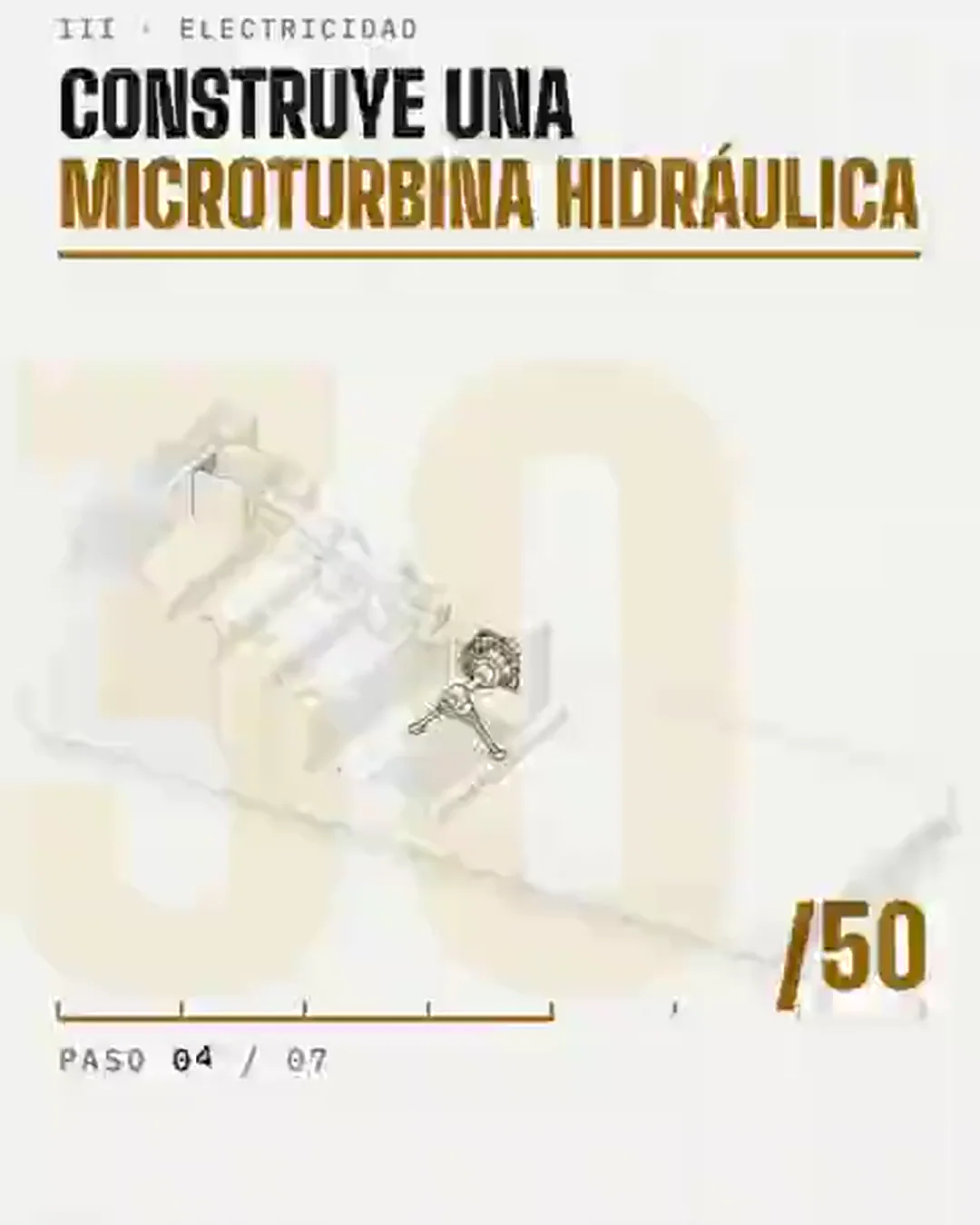

Máquina 30Construye una microturbina hidráulica← → recorre la guía paso a pasoladera · 4 terrazas · 15 m de altura
Caudal0 L/s
Rendimiento–
Rodete0 rpm
Salida0,0 kW
Pueblo0,0 kW
Lastre0,0 kW
Lo que añade este paso; en la parte B, corriente en directoPiezas ya colocadasUn rodete de flujo cruzado de 30 cm bajo un salto de 15 m. La potencia del agua es 9,81 × caudal × salto: 40 L/s que caen 15 m llevan 5,9 kW. Las turbinas de flujo cruzado en pequeñas centrales de pueblo trabajan con un rendimiento del 70 al 85 % (Adhikari y Wood, 2018), con una curva de rendimiento más plana que las Pelton o las Francis; el modelo llega a un máximo del 82 % y supone que la curva se mantiene entre el 70 y el 85 % desde un quinto del caudal pleno hacia arriba. El álabe director estrecha el inyector, así que el chorro conserva sus 17,2 m/s (√(2gH)) con cualquier apertura. La mejor velocidad del rodete, unos 40√H / D, es 516 rpm; una correa 3 : 1 hace girar el generador a unas 1.550 rpm, y se toma que la correa y el generador conservan el 85 %. El pueblo se toma como 0,8 kW constantes; el regulador manda todo lo demás a la resistencia de lastre, así que el generador ve siempre la misma carga. A diferencia de la rueda de alimentación superior de la máquina 23, que gira a unas 10 rpm bajo 2,6 m y necesita una multiplicación 100 : 1, el flujo cruzado toma un salto alto por un tubo y solo necesita una correa. La central está dibujada a 1 unidad = 1 cm; la ladera se ha acortado y sus cuatro terrazas representan el desnivel de 15 m. El rodete y las poleas giran a 1/25 de la velocidad real. Esta guía explica cómo se montan las piezas; no son planos de ingeniería. Una tubería forzada llena es mucha agua en movimiento: cierra el álabe director despacio, no lo cierres de golpe, y deja abierto el respiradero. La salida del generador está a tensión de red: haz que un electricista conecte el cuadro y la puesta a tierra, y aíslalo antes de abrir la carcasa.
