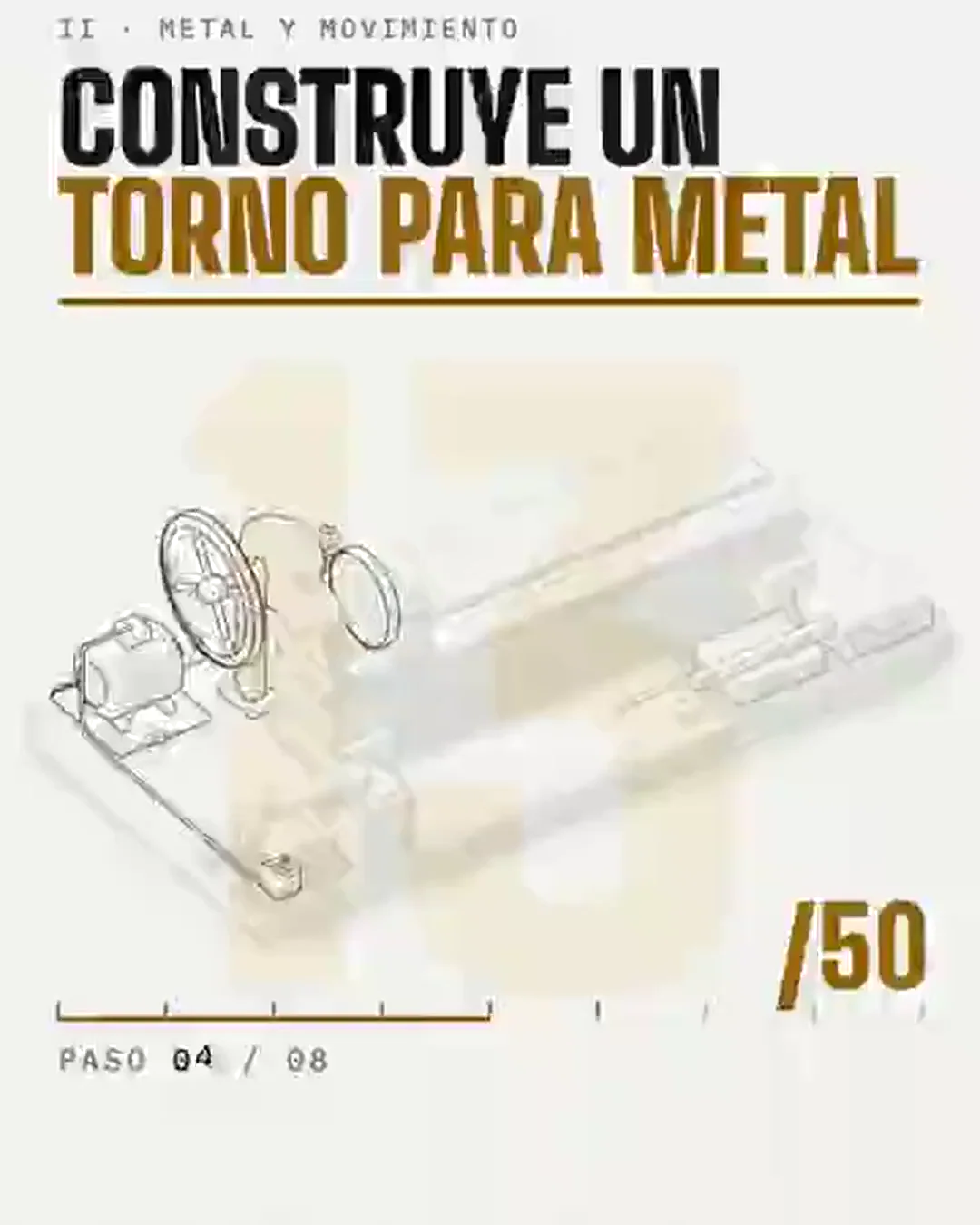

Lo que añade este paso; en la parte B, el filo y la viruta que levantaPiezas ya colocadasUn torno pequeño del tipo que los libros de David Gingery construyen con piezas fundidas de aluminio de chatarra; su serie hace primero el torno «ya que puede servir para ayudar a construirse a sí mismo», y después la limadora, la fresadora, el taladro de columna, el divisor y la plegadora. El torno de roscar de Maudslay, hacia 1800, reunió las mismas tres cosas que tiene este: husillo patrón, carro portaherramientas y ruedas de cambio (puede que Ramsden lo hiciera en 1775), y las guías planas salen de tres placas rasqueteadas unas contra otras por turnos, el método atribuido a Whitworth. Las medidas son de esta guía, dibujada a 1 unidad = 2,5 mm (diez veces más fina que las guías de las máquinas grandes) y desde un acimut más bajo (35°) y una cámara más alta (36°) que las demás guías, para que te queden de frente el cabezal, sus engranajes y el corte. Un motor de 1.425 rpm y un contraeje 4:16 mueven poleas escalonadas opuestas de 10/8/6 cm y 6/8/10 cm, así que el husillo gira a 214, 356 y 594 rpm. La velocidad de corte es π·d·n: una barra de 40 mm a 214 rpm se corta a 26,9 m/min, cerca de los 30 m/min habituales para una herramienta de acero rápido en acero dulce. El husillo patrón de 4 mm mueve el carro 4 × (20/80) × (20/100) = 0,2 mm por vuelta al cilindrar, o 4 × 60/40 = 6 mm para una rosca Tr 32 × 6. El modelo supone que el motor no pierde velocidad bajo carga, que la correa no desliza y que el corte son 4 pasadas; el avance se dibuja unas 149 veces más rápido que el real al cilindrar y 9 veces al roscar, y el plato se dibuja girando despacio para que puedas seguir las garras. Esta guía explica cómo se montan las piezas; no son planos de ingeniería. Recógete el pelo largo, súbete las mangas y quítate los anillos: un torno engancha lo que cuelga y lo mete. No dejes nunca la llave en el plato; ponte protección ocular y mantén protegidas la correa y las ruedas de cambio mientras gira.

Torno para metal, montaje y funcionamiento
