Lo que añade este paso; en la parte B, la corriente y la lámparaPiezas ya colocadasUna pila de Planté consta de dos chapas de plomo enrolladas juntas con tiras separadoras entre ellas, de pie en ácido sulfúrico al 10 % (densidad 1,068). El formado invierte la corriente de carga una y otra vez; cada inversión convierte un poco más de la superficie de cada chapa en materia activa, dióxido de plomo en la placa que acaba en positivo y plomo esponjoso en la otra, y solo esa capa almacena la carga. Seis celdas en serie forman un banco de baterías de 12 V nominales. El modelo es sencillo y se enuncia así: una celda en reposo da unos (0,84 + densidad) V, así 1,91 V con este ácido; el ácido se debilita cuando las placas absorben sulfato (3,66 g de ácido por Ah), desde 1,068 a plena carga hasta 1,055 en el corte. La carga a 1,25 A constantes sigue la forma típica de una batería de plomo-ácido, no una curva de Planté medida: sube a 2,35 V por celda, donde las celdas gasean con fuerza, alrededor del 90 % de carga. La lámpara de 12 V y 10 W funciona entonces unas 12 horas antes de que el banco llegue a 1,75 V por celda (10,5 V). Las notas no dan capacidad para una pila de Planté, así que el modelo supone 10 Ah una vez formada y 0,02 Ω dentro de cada celda; el número de inversiones de la demostración es ilustrativo y está acelerado. Las notas dicen que los separadores de 1859 eran tiras de caucho, o de lino según otro relato: la fuente es incierta. Dibujado a 1 unidad = 5 mm, con menos vueltas de chapa que un rollo real de 1 m, y desde un poco más alto que las otras guías (36°) para ver dentro de los tarros. Esta guía explica cómo se montan las piezas; no son planos de ingeniería. El ácido sulfúrico quema la piel y ciega: ponte gafas, guantes y delantal, ten bicarbonato y agua a mano, y echa siempre el ácido despacio en el agua, nunca el agua en el ácido. La carga desprende hidrógeno: nada de llamas ni chispas cerca de las celdas, y ventila la sala.

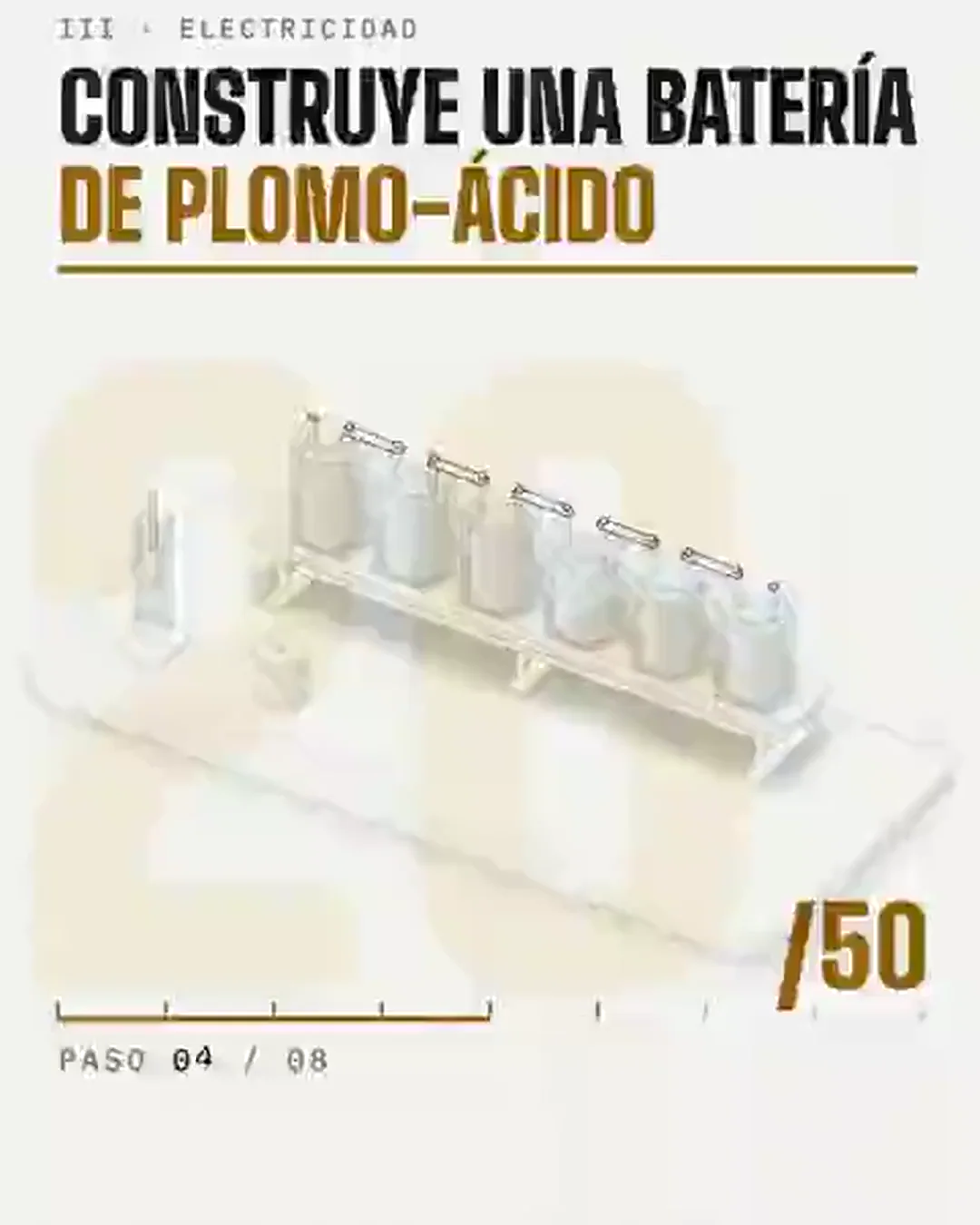

Batería de plomo-ácido, montaje y funcionamiento
